PlantUML 설치 (Mac OS X)

시퀀스다이어그램 작업시 자주 사용 중인데 Visual Studio Code에서 사용 중입니다.

물론 플러그인으로 제공되므로 현재 작업중이신 개발툴에 설치 가능합니다.



Visual Studio Code 설치
https://code.visualstudio.com/download

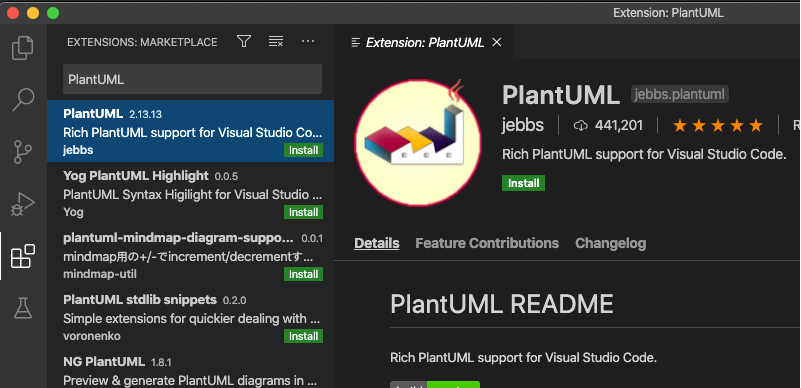

Extensions 메뉴 선택 후 ‘PlantUML’ 검색 및 설치

plantuml.jar 다운로드
https://sourceforge.net/projects/plantuml/files/plantuml.jar/download

brew 설치
/usr/bin/ruby -e "$(curl -fsSL https://raw.githubusercontent.com/Homebrew/ install/master/install)"

java 설치
brew cask install java

plantuml.jar 파일 로컬 폴더에 복사
mkdir -p /usr/local/Cellar/plantuml && cp ~/Downloads/plantuml.jar /usr/local/ Cellar/plantuml

Graphviz 설치
http://www.graphviz.org/download/
brew install graphviz

숨겨진 파일 보이기
Ctrl + Shift + .

sudo ln -s /usr/local/Cellar/plantuml /usr/local/bin/plantuml

~/.zshrc 파일에 환경 설정
# Add environment variable JAVA_HOME
export JAVA_HOME=/Library/Java/JavaVirtualMachines/jdk-14.0.2.jdk/Contents/ Home
export PATH=$JAVA_HOME:$PATH

# Add environment variable PLANTUML_JAR
export PLANTUML_JAR=/usr/local/Cellar/plantuml/plantuml.jar export PATH=$PLANTUML_JAR:$PATH

# Add environment variable GRAPHVIZ_DOT export GRAPHVIZ_DOT=/usr/local/bin/dot export PATH=$GRAPHVIZ_DOT:$PATH



콘솔창 재실행 후 환경설정 재로드
source ~/.zshrc

저장방법 :
Command + Shift + P
PlantUML: Export Current File Diagram 선택 png 또는 svg를 선택



참고자료 :

가이드 문서 : http://plantuml.com/ko/guide

Apple fonts 다운로드 : https://developer.apple.com/fonts/
